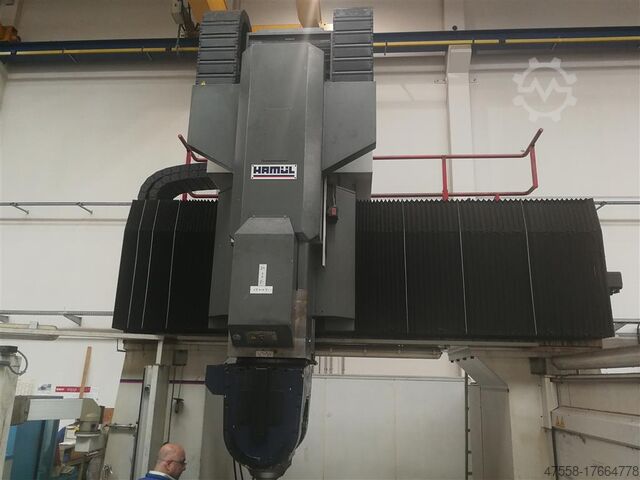

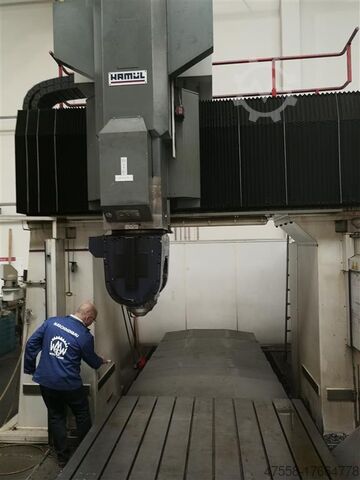

門型フライス盤

Reichenbacher Hamuel Shape 2000 - 5 axis

技術的な詳細

Xパス: 3 500 mm
Yパス: 2 200 mm
Zトラベル: 1 200 mm
c軸: +/- 200度
制御: ハイデンハイン TNC 426
主軸回転速度（反時計回り）：最高10000回転
時計回り主軸回転速度:: 最高10000
コラム間距離: 2 500 mm
スピンドル/テーブル間距離: 垂直: 1230 mm
クランプ面: テーブル: 3000 x 2000 mm
テーブル荷重： 10トン
ツールホルダー: HSK A 63
送り速度: X/Y/Z: 最大20 m/min.
圧縮空気: 8 bar
総所要動力: 約 100 kW
機械重量 約40,000 kg
機械寸法: 18.0 x 6.0 x 5.8 m

5軸門型フライス盤

フライス主軸: ハウザー型 HS 256A-01 Uni、最高回転数 10,000 rpm.ダイレクトドライブ

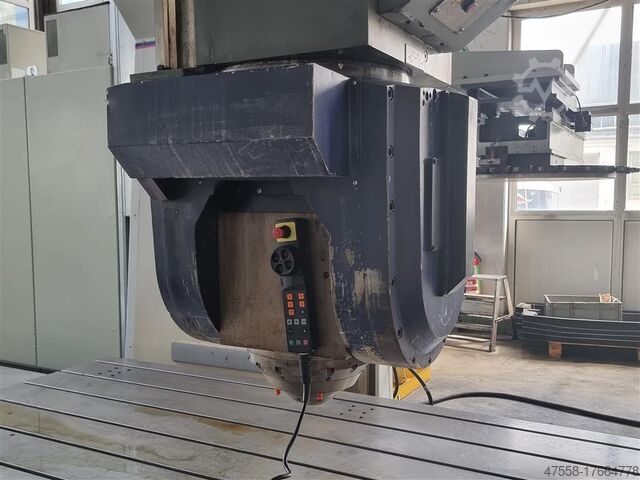

ミーリングヘッド: Hamül, フォークデザイン, 一体型A軸 = 回転角度 +/- 110°.

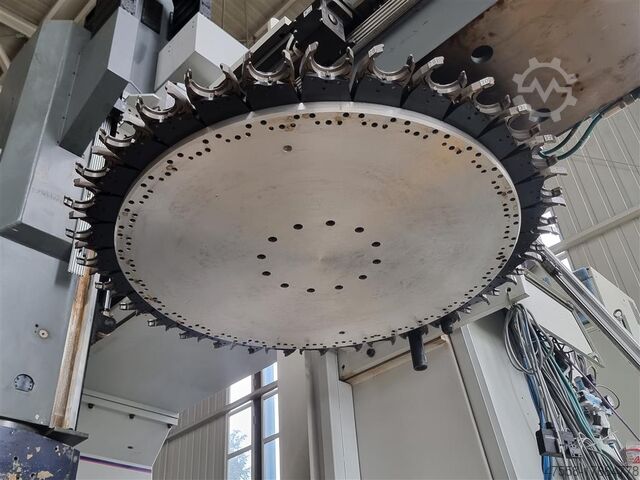

ツールチェンジャー: ハミュール、ターンテーブル付きロータリインデックステーブル、32ツールポジション用
Lsdju Nc Emopfx Ab Roru

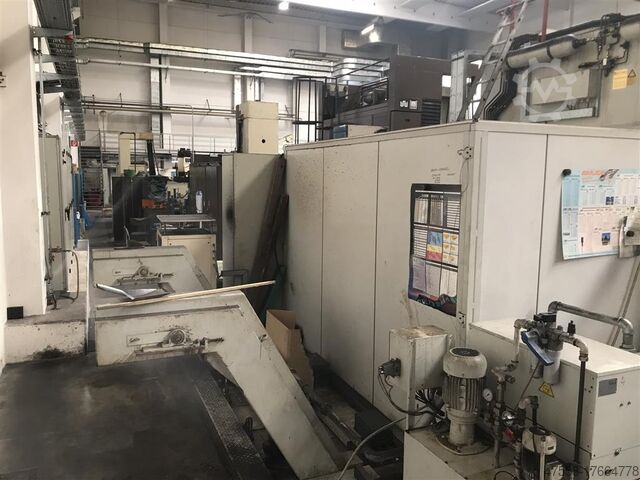

チップコンベヤ: 2つのヒンジ式ベルトコンベヤ、水タンク付きDGS製、挿入長8,500 mm
BKWタイプDL 55V-2KK、容量2.41 l/min；
油圧オイルおよびスピンドル冷却用油/水複合冷却ユニット
冷却潤滑油システム：ベルトフィルターDGSタイプSBF 150
操作：ハイデンハインLE 426型制御盤経由
X軸、Y軸、Z軸、ハイデンハイン製測定ロッド付き
HR 410手動制御ユニット
油圧式重量補正（Z軸）

装置
エンクロージャー（覗き窓と安全ドア付きの保護壁）
油圧システム
作業エリア照明


*
