油圧プレス

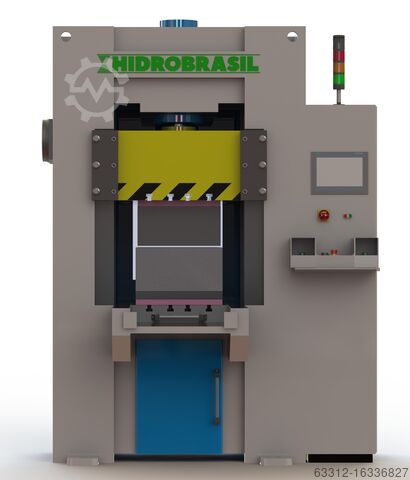

Hidrobrasil 50 Tonnen Doppelständerpresse

プレス機がお客様の要件プロファイルと完全に一致しない場合は、こちらをクリックして、お客様のニーズに合わせたカスタマイズ見積もりを ご依頼ください：
カスタマイズされたお見積もりのお問い合わせ
Hidrobrasilは、お客様のご希望に沿ったプレスを驚くほど低価格で製造します！
####
50 T上部プランジャー加熱プレス、連続シフト運転に適したダブルコラム設計で、以下の基本データを備えています：
- 加熱レベル1段階
- アイドリング速度 最大10 mm/秒（ロータリーコントロールで調整可能）
- 開き速度 40 mm/秒まで
- プレス開始速度 8 mm/sec
- テーブルサイズ/熱板サイズ 奥行522 mm x 幅522 mm
- プランジャーサイズ/熱板サイズ 深さ498mm x 幅498mm
- ヒーティングプレート2枚、電気加熱、最高200度
- 油温モニタリング
- 油圧回路オイル冷却
- 圧力維持バルブ 0～3600秒
- 圧力設定 8 T ～ 50 T (50 T = 300 bar)
- オプションで圧力または位置によるトラベル制限
- 両手操作、調整可能または固定
- ダブルコートの本体
- シグナルライト：赤：アラーム、黄：ベーキング段階、緑：準備完了
- 電気ヒーター付きヒータープレート、最高温度200度
- 組立、試運転、取扱説明書は別途料金
### 技術データ

## 構造
- プレス設計: ダブルコラムプレス

## 熱中性
- 温度範囲: 80 - 120 °C

## 動作面
- 動作面の数： 1面

## 荷重
- 最大プレス力：500 kN
- 最大フリーリッピング力: 20 kN
- 圧力上昇時間: 最大3秒 (クローズド工具鋼対鋼)

## 寸法
- 最大開口幅: 600 mm
- ストロークおよび最小開口: 300/300 mm
- ヒーター付きテーブルの床からの高さ：900 mm
- 床からの高さ（全高）：約2,500 mm
- ホール高さ：最低3,500 mm
- 平行偏差（20 °C時）：± 0.1 mm
- たわみ: < 0.2 mm/m (最大クランプ力、稼働率70%で測定)
- プレスの総重量（稼働材料を除く）： 約2.9トン
- 付属品：加熱プラテン2枚（522 × 522 mmまたは498 × 498 mm、最大加熱能力）
- 温度センサー付きヒーティングプラテン：最大200度。

## 速度
- 高速クロージング：10 mm/秒
- 最大プレス速度：8 mm/sec.

## 音圧
Djdpfx Astwv S Necyjku
- 音圧レベル、DIN 45635-T16-KL3に準拠し、コントロールパネルの高さ1.5 mで測定：最大78 dB(A)

## 油圧
- プレスシリンダー数：1本
- 最高使用圧力： 250 bar
- 圧力上昇時間：最大3秒
- プレスストローク中の圧力精度： +/- 5 bar
- メインポンプ：BOSCHREXROTHギアポンプ、約26 l/分
- 油量： 約130リットル（HLP 46 MW）
- 周囲温度： 最高40 °C
- 油温： 最高55 °C
- 流量温度：指定なし
- 圧力損失5%後の自動圧力再調整
- 最大3600秒間の圧力安定

## 電気系統
- 主電源： AC400 V
- 制御電圧： DC24 V
- 周波数： 50 Hz
- 油圧メインモーター接続： 7.5 kW
- ヒータープレートなしでの総接続：約10 kW

加熱プレスの説明

ヒドロブラジル加熱プレスは、プレス力50トン、テーブルサイズ600x600mmで、工業用に特別に設計されています。油圧式ダブルコ ラムプレスで、スプリングローラーに取り付けられたスライドテーブルを装備しています。このプレスは、正確かつ確実に作動するため、幅広い プレス工程に最適です。
