油圧プレス

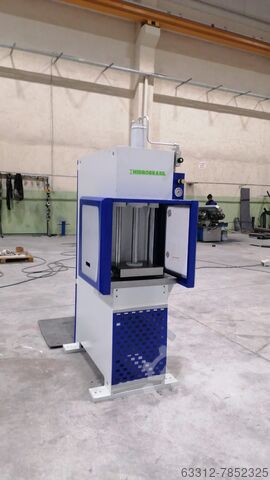

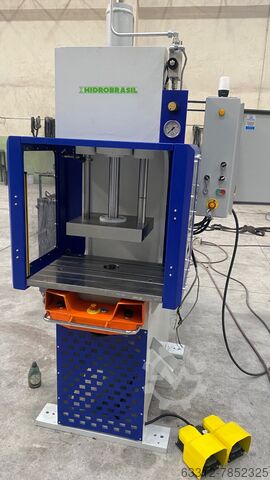

Hidrobrasil 15 Tonnen Einständerpresse

容量15Tのシングルカラムプレス


連続シフト運転に最適
Dcjdoitylgopfx Ah Aon
a) 下方向へのトラバース速度10mm/sec,
b) 最大25mm/secの開口速度
c) プレス開始速度 10mm/sec.
d) テーブルサイズ 400x400 mm
e) ラムサイズ 200x200 mm、Tスロットと中央シリンダークランプ付き
f) 全体サイズ 約1150×800×1750mm
g) 油槽の油温表示
h) 圧力設定：5T～17T（ロータリーコントロールで調整可能）
i) ハンドレバー操作による2段変速
j)本体粉体塗装、または二重塗装
k) 上からの制御盤供給ライン（3000mmケーブルと16アンペアプラグ付き
l) インストール、コミッショニング、インストラクション（別料金

プレス設計 単段プレス
熱的にニュートラルな状態 80 - 120 °C
動作面数 1面
戦力
最大押付力（250bar時） 150kN
フリーリッピング力 最大10kN
圧力上昇時間 クローズドツール スチールオンスチール 最大2秒
マックスです。開口幅400mm
ストロークと最小開口部 350 mm
床上テーブル高 850 mm
床上高さ（ヘッドルーム） 約1900mm
ホール高 2,500mm以上
平行偏差 at 20℃ +/- 0.1 mm
70％占有率で最大クランプ力にて決定 <= 0.3 mm/m
重量
操作部材を除いたプレスの総重量 約1.1～1.5kg
10mm秒の高速クロージング。
プレス速度 10 - 0 mm sec.
音圧レベル、DIN 45635-T16-KL3に基づきコントロールパネルの高さ1.5mで測定、最大78 db(A)
プレスシリンダー数 1本動作圧力最大 290 bar プレス圧力ビルドアップ時間 .2秒
プレスストローク時の圧力精度 +/- 5 bar
メインポンプ ギアポンプ 約9L/min
油量 約 HLP 46 MW 80リットル
周囲温度 最大40 °C
油温最大55 °C
フロー温度 °C
電気系統 AC400V
主な供給品目
制御電圧 DC24V
油圧ポンプ DC24V
周波数 50Hz
油圧接続 メインモーター 3kW
総接続数 約5 kW
制御盤設備
保護等級 IP 54
予約席 約20名
冷却なし
室内照明なし
動作モードスイッチ ロック可能

この広告は自動翻訳されています。翻訳ミスがある可能性があります。
